TRÅDLØST LADEKIT 5V 500mA

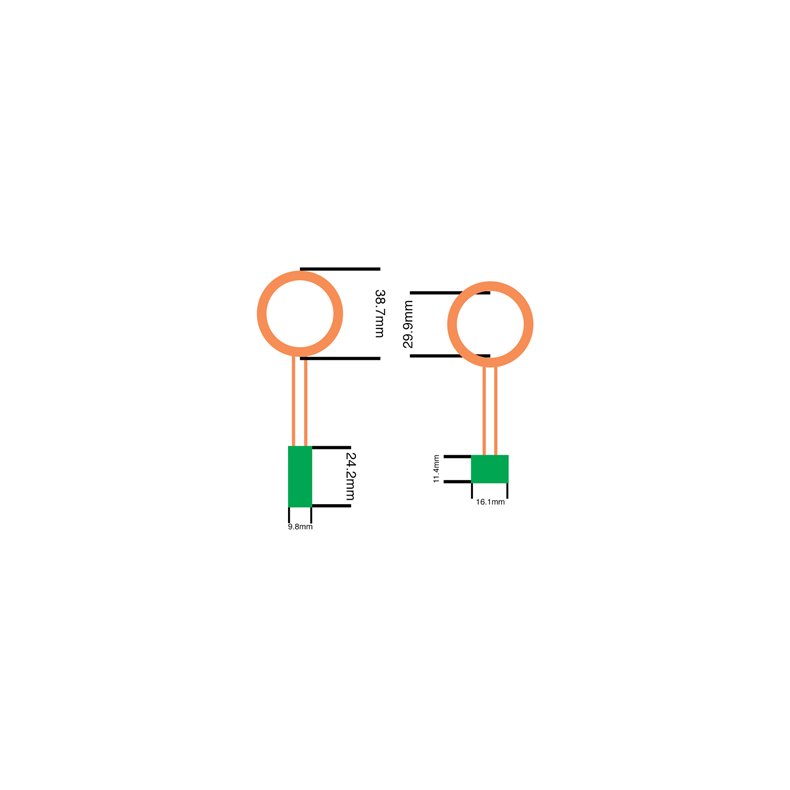

Det firkantede printkort med to chips på er senderen (strøm med 9V). Det længere printkort er udgangen, og du kan tilslutte den til den del af dit projekt, der skal have strøm.

Induktiv opladning er en måde at forsyne en enhed med strøm uden en direkte ledningsforbindelse. De fleste har set induktiv opladning i en genopladelig elektrisk tandbørste: du har måske bemærket, at du genoplader den ved at placere den i holderen, men der er ikke noget direkte stik. Disse opladere fungerer ved at tage en strømtransformer og dele den i to, en AC-bølgeform genereres i den ene, og den kobles til den anden spole.

Dette er et basisopladersæt, og det virker ved at give 5V DC-udgang fra udgangshalvdelen, når indgangshalvdelen forsynes med 9V til 12VDC. Du kan trække så meget som ~500mA, hvis spolerne er 2 eller 3 mm fra hinanden. Hvis du kun har brug for 100 eller 200mA, kan du være op til 7 mm fra hinanden. Ved et forbrug på 10 mA kan spolerne være op til 12,5 mm fra hinanden. Ethvert ikke-jernholdigt/ikke-ledende materiale (f.eks. luft, træ, læder, plastik, papir, glas) kan bruges mellem de to spoler. Materialet påvirker ikke afstanden eller effektiviteten. Spolerne skal være nogenlunde koaksiale, så prøv at få dem parallelle og få cirklerne til at flugte for den bedste effektoverførsel. (Derfor skal den elektriske tandbørste passe ind i plastikholderen, det er at flugte de to spoler for den bedste effektivitet)

Fordi det er en luftkernetransformer, er den ret ineffektiv. Kun omkring 40 % af energien vises i den anden ende, men til lavstrøms- eller opladningsprojekter. Hvis du trækker 5 V 100 mA på udgangssiden (0,5 W), skal du bruge 0,5 W * 2,5 / 9 V = ~150 mA fra indgangsenden. Hvilestrømmen er omkring 70 mA hele tiden, selv når den anden spole ikke er i nærheden.

Disse er basismoduler, sandsynligvis brugt til billigt legetøj. Vi har ingen datablade eller specifikationer for dem. Vi ser en feedbackmodstandsdeler på udgangssiden ved hjælp af 0603 SMT-modstande, så en avanceret bruger kan lodde forskellige værdier ind for at omdanne den til en 3,3 V udgang.
